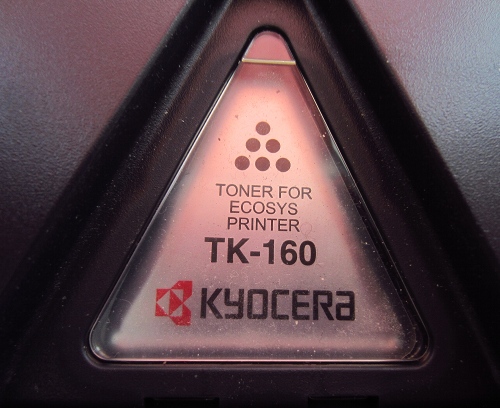

Как заправить тонер-картридж TK-160 для лазерного принтера Kyocera FS-1120D

Автор статьи: Александр Лубягин.

Купив принтер, я думал, что заправить его будет просто. Даже не задумывался
над этим. Выбор принтера сделал на основе положительных отзывов о механике
принтера и долговечности фотобарабана.

Когда тонер кончился (а это случилось всего через пару месяцев при совсем уж
небольшой нагрузке на принтер), принтер зажег на своём корпусе лампочку "Toner",
и отказался печатать. "Встряска" тонер-картриджа не помогла.

Как обычно я это делал с другими принтерами - начал обзванивать фирмы нашего
города (город Киров, Кировская область, население - порядка 700 тыс. человек).
Тонера в продаже не оказалось.

- Фирма "Новая Техника" (телефон 480-480) сообщила, что продает уже заправленные
  тонер-картриджи TK-160. Цена одного картриджа - порядка 2600-2700 рублей.
- Фирма "Аспект-СПб" (телефон 35-13-13) сообщила, что привозит в Киров только некоторые
  из принтеров Kyocera, и заправляет их только своим клиентам.
- Фирма "Техпром" (телефон 38-55-55), продавшая нам этот принтер, сказала, что они
  принтеры Kyocera вообще не заправляют.
- В фирме своего знакомого также продавался только заправленный тонер-картридж TK-160,
  по цене 2400-2500 рублей. Тонер для этих принтеров в частности, и тонеры Hi-Black
  (об этом ниже), они не возят.
- Фирма "Полиграфсервис" (г.Киров, ул.Герцена, д.45) сообщила, что за заправку TK-160
  возьмет 180 рублей, и еще придется выкупить у этой фирмы одну упаковку тонера TK-110
  за (примерно) 500-600 рублей. Итого - 700-800 рублей. Понятно, что меня такие цены
  не устроили.

Звонил еще куда-то. Вообщем, ни одна из 5-6 фирм не смогла помочь в заправке этого принтера.


 курсу
Поискав в Интернете, я нашел упоминание того, что эти принтеры можно заправлять
тонером китайского производства:
("за год продал около 20 киясер, 1100, 1300, 1120. Заправляю тонером HiBlack tk-140.
Печатает очень близко к оригиналу. Заливка нормальная, фона нет.
Один из принтаков fs-1100 уже отпечатал около 40000 листов. Полёт нормальный.")

Где купить тонер TK-140
Стоимость 3 банок тонера по 295 грамм, с доставкой в г.Киров через компанию "Грузовозофф"
из Москвы, обошлась в 1600 рублей (1015 рублей - собственно тонер + 300 рублей за доставку
до московского офиса компании "Грузовозофф" + 300 рублей а доставку до Кирова). Москвичам
можно сделать всё это на 60% дешевле.

Купить тонер можно также в фирме ВТТ (vtt.ru, "Высокие технологии тонера").
Эта фирма торгует в том числе по Приволжскому ФО (и возит в наш город).
Прайс-лист можно взять  (2013, май)
Региональные представители фирмы vtt.ru перечислены .

Сразу заправить тонер-картридж не получилось. Так как пробка оказалась запаянной производителем
(чтобы хитрые пользователи не смогли его самостоятельно заправить, а покупали заправленные
тонер-картриджи по 2500 рублей/70 долларов за штуку). В Интернете нашел пояснение -
"Как заправлять тонер-картридж с вынимающейся пробкой"

А также - "Как сделать отверстие в тонер-картридже"
 ("Пробку не достанешь, даже не пытайся, сделай отверстие и засыпь тонер.")


Вообщем, технология заправки.
Нам потребуется:
- тонер-картридж TK-160 (который вынимается из принтера без основного картриджа, то есть -
  без фотобарабана);
- туба с тонером TK-140 на 295 грамм (которую мы купили в Интернет-магазине);
- электродрель (чтобы просверлить отверстие в тонер-картридже);
- керно (кернер) для наметки центра отверстия;
- набор свёрл по металлу (диаметром от 7 мм до 11 мм) + развертка на 12.4 мм (d12,4A3);
- пробка от аптечного пузырька из мягкой пластмассы внешним диаметром - 12.5 мм (сухая,
  без каких-либо следов масла - из-под порошков, либо быстро-высыхающих немасляных жидкостей);
- штангенциркуль, для измерения диаметров свёрл и аптечной пробки;
- несколько обычных газет (чтобы не запачкать тонером пол/стол + для кулька/воронки -
  засыпать тонер);
- сменная одежда (чтобы не запачкаться тонером);
- обычная широкая кисточка для рисования (чтобы после заправки убрать тонер, попавший
  на корпус тонер-картриджа).

Сам процесс заправки прост:

1. Замечаем кернером место в центре пробки;
2. Рассверливаем отверстие по центру, начиная с радиуса 7 мм - до 11 мм, затем вручную (осторожно, чтобы
не уронить развертку внутрь тонер-картриджа) доводим диаметр разверткой. Машинным маслом свёрла (для сбора стружки)
не смазывать! Это может угробить фотобарабан принтера.

3. Очень тщательно вытрясываем весь оставшийся тонер вместе с попавшей в картридж стружкой.
Убираем оставшийся облой с пробки.

4. Делаем газетный кулёк (воронку) - как под семечки, но - с отверстием на остром конце (примерно 1см = 10 мм),
вставляем эту воронку в просверленное отверстие - и засыпаем тонер. Я засыпал примерно 4/5 - 5/6 картриджа
(по ощущению веса). Дальше тонер уже не насыпался, часть осталась в воронке.

5. Предварительно чистим место вокруг отверстия (кисточкой). Тонер не вдыхать - он попадает в носоглотку
и дыхательные пути! Ставим аптечную пробку (неплотно) в отверстие, и окончательно зачищаем корпус
тонер-картриджа TK-160 кисточкой. Аптечную пробку надо ставить неплотно, чтобы можно было ее достать
в следующий раз, для очередной вычистки-заправки. Доставать аптечную пробку можно, подцепив ее
плоской отверткой, или - металлическим пинцетом.

6. Ставим тонер-картридж на место, в принтер Kyocera. Включаем принтер - ждем, пока он "подумает" над
новым, заправленным картриджем 2-3 минуты. Печатаем.

7. Итого. Трех туб по 295 грамм хватает примерно на 4 заправки. То есть, для Кирова - по 400 рублей
на заправку (каждой должно хватать на 2500 листов). Для Москвы - получится примерно по 250 рублей за каждую заправку.

Качество печати после заправки - в норме. Несмотря на то, что тонер - китайский (не-оригинальный).
Если будут какие-то новости - напишу здесь, в статье.

Проконсультироваться по этому способу заправки (никаких гарантий я не даю) - вы можете
у меня, по адресу E-mail: lubyagin@yandex.ru


Как заправлялся тонер-картридж. Фотографии.

(дополнено фотографиями в марте 2012 года)


Для настройки принтера под Ubuntu или Debian
PPD-файл, Kyocera_FS-1120D.ppd

Техническая документация по принтерам Kyocera Mita FS-1120D и FS-1320D
Service_manual_Kyocera-Mita_FS-1120D_-_FS1320D_-_Rev.2_-_2010.pdf (PDF, 4.3 MB)

Datasheet - Kyocera_DS_FS1120DN_RU_LR.pdf (PDF, 337 kB)


Вторая перезаправка принтера Kyocera Mita FS-1120D



Загорелась лампочка "Toner" -- тонер кончился. Надо перезаправлять.
(уже отпечатано на заводской + самостоятельной (первой) заправке: 6518 страниц)

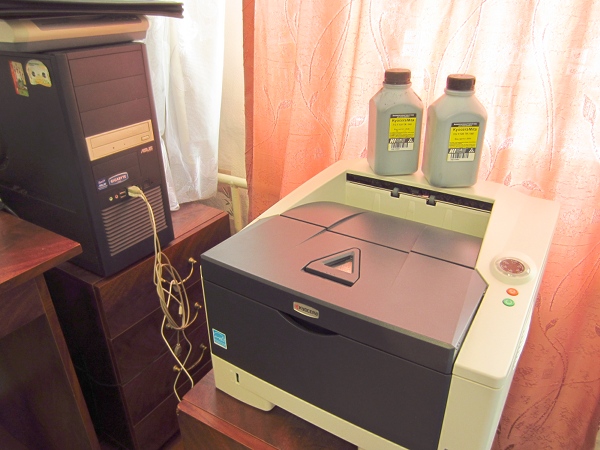

Берём тубы с тонером-заменителем:

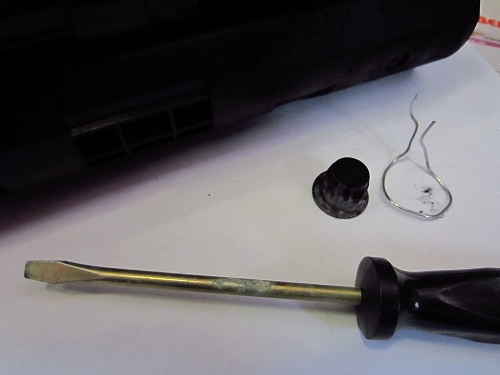

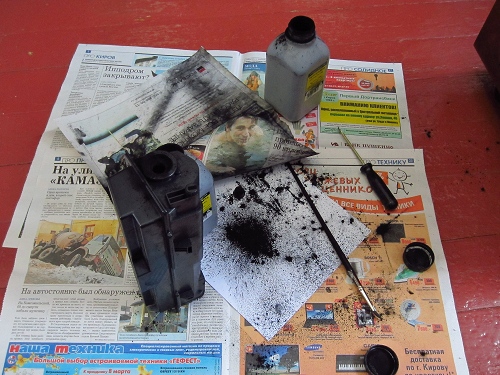

Вынимаем аптечную пробку из тонер-картриджа с помощью "плоской" отвёртки, и засыпаем тонер:



Принтер заправлен, можно печатать дальше ... (думаю, второй заправки
хватит примерно на 3-4 тыс страниц - так как тубу, судя по весу,
заправил не полностью, а на две трети)



Третья перезаправка принтера Kyocera Mita FS-1120D
Со второй заправки напечаталось 3347 страниц.
Итого: 1 заводская + 2 ручных заправки = 9865 страниц (некоторые листы печатались как двухсторонние).

Как заправлял:
1) Сделал кулек, склеив его клеем ПВА (капелька для фиксации края обернутого листа).
2) Разложил на трех газетах: пинцет, кисточку, тонер-картридж, банки с тонером, кулек.
3) Вынул пробку-затычку пинцетом из торца тонер-картриджа.
4) Осторожно засыпал через кулек с отверстием порошок в картридж. Заткнул его пробкой снова.
5) Очистил остатки просыпавшегося тонера с картриджа кисточкой.
6) Вымыл руки холодной водой. Прополоскал носоглотку и нос слегка теплой водой. В глаза тонер не попал -
их промывать не надо.
7) Поставил тонер-картридж на место - разъемы щелкнули - без усилия задвинул синий рычаг-фиксатор.
8) Включил принтер - он подумал 1 минуту.
9) После этого можно удержать зеленую кнопку на 5 секунд - принтером (без участия компьютера)
напечатается тестовая страница (status page),
на которой будет отображено общее число напечатанных принтером страниц.
10) Счастливого полета, пристегните ремни! :)

Дополнение: комплектация поставки
Как видно из нижеприведённых сканов, в комплект поставки не входит кабель USB 1.1. Его нужно покупать отдельно.




Дополнение: если "зажевало" бумагу в принтере Kyocera (лампочка "Jam")
Если на принтере загорелась лампочка "Jam", и не гаснет, сделайте следующее:

0) Выключить принтер.
1) Открыть дверки спереди, сзади, сверху, вынуть нижний лоток под бумагу.
2) Аккуратно достать картриджи (с тонером и с барабаном), чтобы не задеть барабан.
   Разъединять картриджи, нажимая на синий рычаг, не нужно.
3) Согласно технической документации о сервисном обслуживании (см. раздел про "Jam"),
   осмотреть места у датчиков присутствия бумаги.
4) Вынуть бумагу.
5) Включить принтер.
Если надо - повторить шаги 0) - 5).


Дата написания статьи: апрель 2011 - сентябрь 2012 года.
Опубликовано под лицензией Creative Common BY-SA 3.0.
